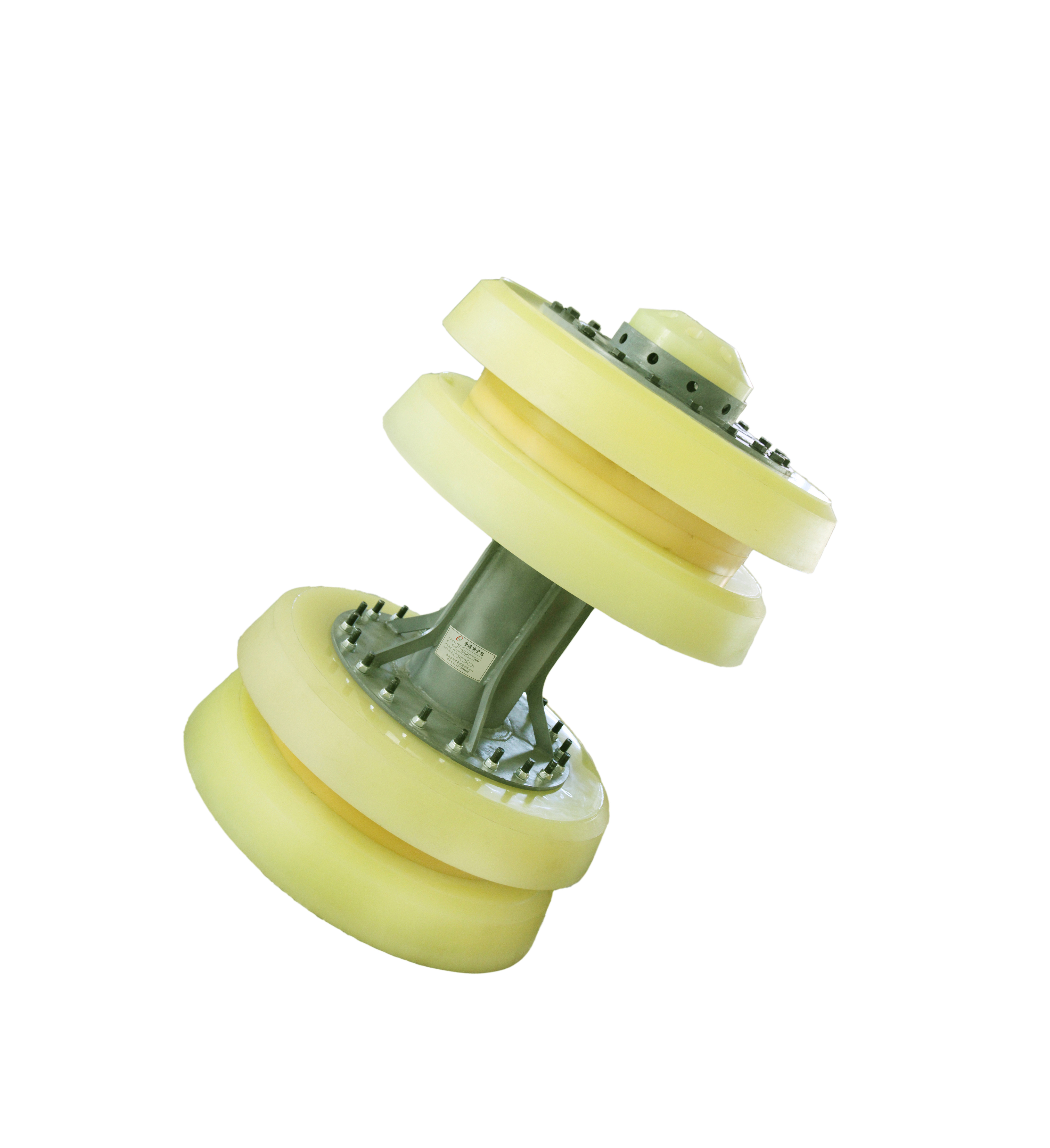

带防撞头牵引孔清管器
机械清管器产品技术参数
一、产品名称:机械清管器
二、产品型号：CDJT--00C
三、用途:
机械清管器是一种多用途清管器，公司产品采用进口原料，高精度生产设备制造，适合距离远管线、海底管线、食品级管线等长输管线。
清管器有直板式可双向运行；皮碗式适合管线落差较大；组合式用于情况复杂管道；钢丝刷式附带除锈功能；携带发射机清管器可检测清管器运行状态；机械清管器已广泛应用于各种管道的清管作业。
四、产品技术参数
1、工作介质温度：—40℃---100℃
2、介质：原油、成品油、水、煤浆、空气、天然气、煤气等
3、产品整体长度：1.4倍DN
4、产品最佳运行速度：≦5米/秒（高的运行速度会降低产品性能）
5、产品最小通过弯曲半径：OD≦150mm时，r应满足≧2.5DN
OD≧150mm时，r应满足≧1.5倍DN
6、产品整体长度：普通型号≧1.3倍DN，组合型≧1.4倍DN
可按要求定做
7、我公司现提供产品配套制品原料：（1）、国产优质原料（2）、进口TDI、MDI原料（3）、耐溶剂型原料。以上原料制品可按要求定制。
8、产品规范应用标准
GB-50369油气长输管道工程施工及验收规范
GB/T-528 硫化橡胶或热塑性橡胶拉伸应力及应变性能测定
GB/T-529硫化橡胶或热塑性橡胶撕裂强度的测定
GB/T-531 硫化橡胶或热塑性橡胶压入硬度实验方法
GB/T-1689 硫化橡胶耐磨性能的测定（阿克隆磨耗机）
进口邵氏80硬度材料性能表
硬度（邵氏A） 80
300%定伸强度（Mpa）>12
拉伸强度（Mpa）>50
折断伸长率（%）>550
撕裂强度（KN/M）>90
磨耗（CC/1.61）<0.003
五、机械清管器使用简介：
清管器在用作管线清管扫线或排水作业时，推动介质可以是液体或者压缩气体。应根据不同管径和管线长度，选用合适排量的出口压力的空压机或水泵。在做输油管线刮蜡和输气管线排水作业时，其介质工作动力可以是输送介质的压力。
无论是在哪种管道作业都必须注意两点：（1）根据管径大小和管线长度及发球装置与收球装置之间的高程差选择动力源，保证其有足够的出口压力。（2）适当控制清管器运行速度，清管器的运行速度受排量控制，因此发球端必须有排量控制设备，控制水、气或油的排量，以便控制清管器的运行速度。不同的作业情况，运行速度应有所不同。清管扫线、排水、排气作业，速度应小于2米/秒；除锈、除蜡作业，速度应小于1米/秒。当清管器发生卡堵后又无法找到信号时，可在发送端再送入一个（携带发射机的）清管器，此时要注意控制速度，使之等于或小于步行速度，以便工作人员携带电子接收机在管道上方行走，跟踪清管器信号搜索前进，这样做更有利于寻找卡堵位置，一般来说，越接近卡堵位置时，清管器运行速度越慢。
为了便于用户控制清管器运行速度，现把不同管径清管器保持1米/秒运行速度所需排量（列表1）附后，供参考。考虑到清管器皮碗被管道内异物挤住变形造成泄露的情况，以及空气的可压缩性等因素，此表不作为动力源（泵或空压机）的额定排量选型指标，仅作为流量阀门控制开度的参考。一般来说，管径越大，运行速度应适当减少。
进口原料产品具有高耐磨、耐低温、回弹好、通过能力强等优点。
产品可根据设计要求进行各种组合，可定制组合钢丝刷、测径板、磁力架、跟踪仪等，是多用途清管器，用于管道清理、检测等各种管道工作任务的完成。
注意事项：密封部件最小外径小于管道内径时，应更换新的密封部件。
六、储存：
阴凉、干燥处存放，防火、防紫外线老化。
